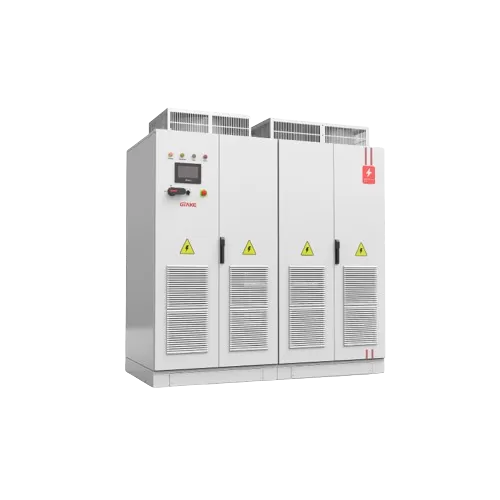

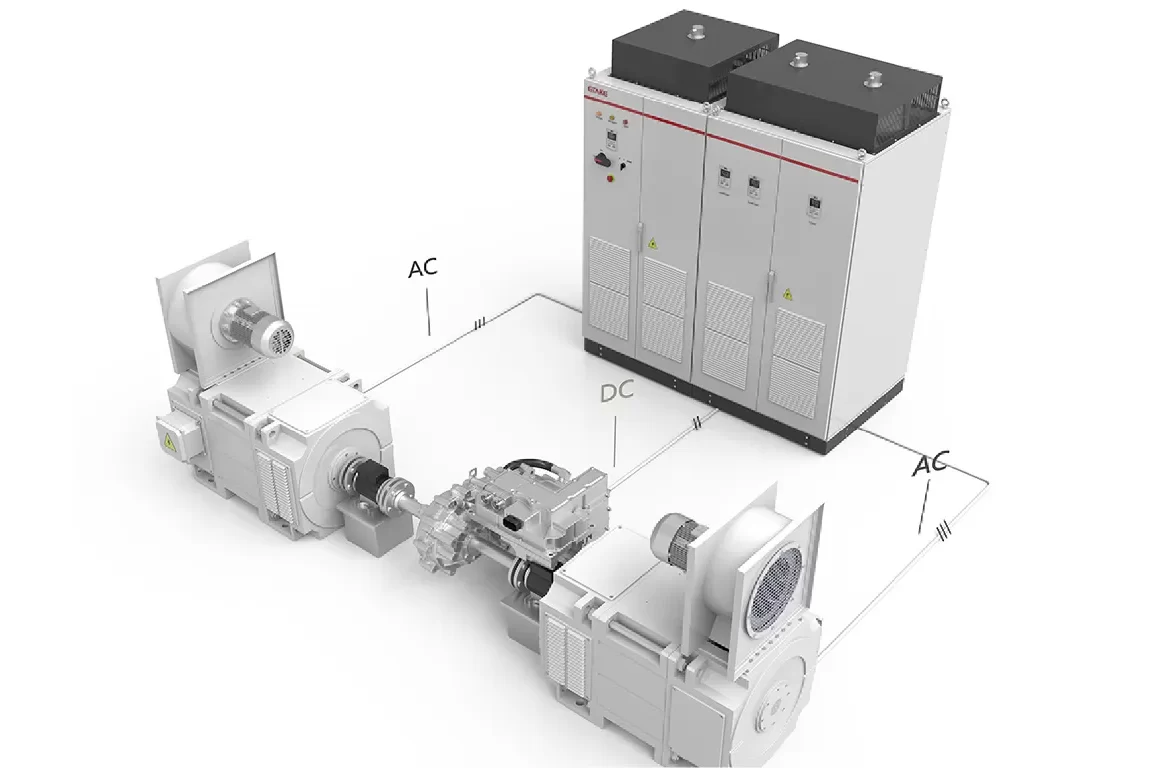

PBDS系列高精度双向直流电源系统采用升降压转换架构，具有快速动态响应、宽输出电压范围和双向能量流动的特点。它是电动汽车/混合动力汽车微控制单元和电机测试系统、动力传输和动力总成测试系统、能量存储和能量回收系统的完美匹配。
快速动态响应
宽输出电压范围
双向能量流动| 直流侧 | |
| 功率范围 | 30 – 630 kW (可定制化) |
| 电压范围 | 24 – 1000V |
| 电流范围 | ±60 ~ ±1000A (可定制化) |
| 电压调节精度 | ≤0.1% FS |
| Voltage Ripple Vrms | ≤0.2% FS |
| 电流调节精度 | ≤0.1% FS |
| 电压响应时间 | ≤5ms (额定负载10% ~ 90%的突然加载时间) |
| 转换时间 | ≤10ms (额定负载-90%到90%的转换时间) |
| 电网侧 | |
| 额定电压 | 3AC 380/400/415/440/460/480V (线路电压有效值) |
| 允许电压范围 | 304 – 437V (额定电压, -20% – +15%) |
| 额定电流 | 60 – 1100A |
| 额定频率 | 50/60Hz ± 2.5Hz |
| 电流总谐波畸变率 | <3%, 额定功率下2.5% |
| 功率因数 | ≥0.99 |
| 过载能力 | 150%, 1min |
| 其他 | |
| 操作类型 | 操作面板 / 上位机 |
| 通讯类型 | 默认: 485, 可选: ProfiNet / EtherCAT / CAN |
| Ambient | |
| 震动 | 小于 5.9 m/s² (0.6g) |
| 相对湿度 | 5% – 95 %，不允许凝露 |
| 环境温度 | -10 ºC ~ 50 ºC |
| 使用海拔 | 0 – 2,000 米 |
| 1000米以上降额使用，每升高100米额定输出电流减少1% | |
| 存储温度 | -40 – +70 ºC |
| IP等级 | IP 20 |
| 冷却方式 | 强制风冷 |
